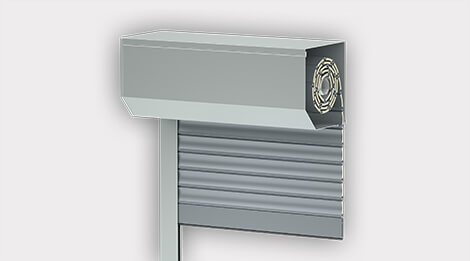

Vorbaurollladen 45° mit Führungsschienen PP 53

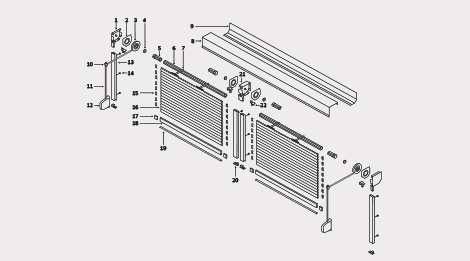

| Nr. | Bezeichnung | Nr. | Bezeichnung | Nr. | Bezeichnung |
|---|---|---|---|---|---|
| 1 | Blendkappe | 9 | Untere Kastenblende | 17 | Anschlagstopper innenliegend |
| 2 | Abweisblech | 10 | Gurtführung | 18 | Endleiste |
| 3 | Gurtscheibe | 11 | Gurt | 19 | Gummikeder für Endleiste |
| 4 | Kugellager | 12 | Gurtwickler | 20 | Führungsschienen-Abschluss |
| 5 | Walzenkapsel | 13 | Führungsschiene | 21 | Innenblendkappe |
| 6 | Stahlwelle | 14 | Schraube / Abdeckkappe | 22 | Einlauftrichter |
| 7 | Stahlbandaufhängung | 15 | Arretierstück | ||
| 8 | Obere Kastenblende | 16 | Rollladenpanzer |
Technische Daten

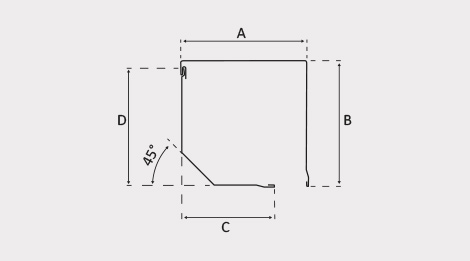

| SK45 ‒ Kasten ECKIG 45° | ||||
|---|---|---|---|---|
| Kastengröße [mm] | A [mm] | B [mm] | C [mm] | D [mm] |
| 125 | 125 | 128 | 90 | 115 |
| 137 | 137 | 139 | 104 | 127 |
| 150 | 150 | 153 | 114 | 140 |
| 165 | 165 | 167 | 130 | 155 |
| 180 | 180 | 183 | 144 | 170 |
| 205 | 205 | 207 | 170 | 195 |
