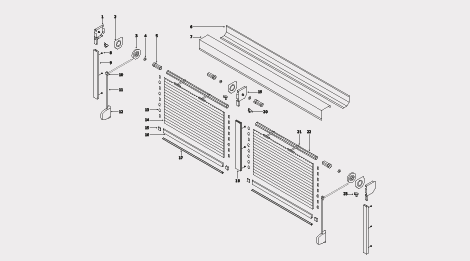

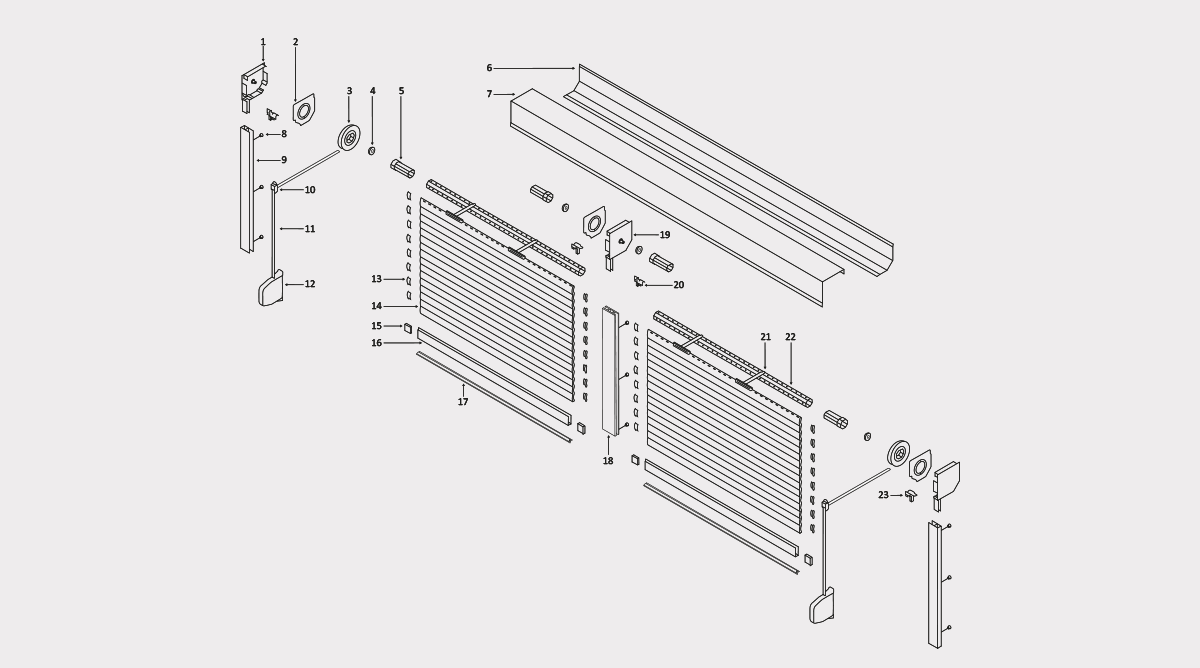

VORBAUROLLLADEN 45° MIT DOPPELTFÜHRUNGSSCHIENENE PPD 79 UND GURTZUG-BEDIENUNG
| Nr. | Bezeichnung | Nr. | Bezeichnung | Nr. | Bezeichnung |
|---|---|---|---|---|---|
| 1 | Blendkappe | 9 | Führungsschiene | 17 | Gummikeder für Endleiste |
| 2 | Abweisblech | 10 | Gurtführung | 18 | Doppelte Führungsschiene |
| 3 | Gurtscheibe | 11 | Gurt | 19 | Innenblendkappe Einzeln |
| 4 | Kugellager | 12 | Gurtwickler | 20 | Einlauftrichter Geteilt |
| 5 | Walzenkapsel | 13 | Arretierstück | 21 | Stahlbandaufhängung |
| 6 | Untere Kastenblende | 14 | Rollladenpanzer | 22 | Stahwelle |
| 7 | Obere Kastenblende | 15 | Anschlagstopper innenliegend | 23 | Einlauftrichter |
| 8 | Schraube 7 Abdeckkappe | 16 | Endleiste |
Technische Daten:
| SK45 ‒ Kasten ECKIG 45° | ||||
|---|---|---|---|---|
| Kastengröße [mm] | A [mm] | B [mm] | C [mm] | D [mm] |
| 125 | 125 | 128 | 90 | 115 |
| 137 | 137 | 139 | 104 | 127 |
| 150 | 150 | 153 | 114 | 140 |
| 165 | 165 | 167 | 130 | 155 |
| 180 | 180 | 183 | 144 | 170 |
| 205 | 205 | 207 | 170 | 195 |
Die Vorteile
- moderne Bautechnologie
- mm-genau auf Maß gefertigt
- extrem langlebig
- hauseigene Produktion
- überzeugende Qualität
