VORBAUROLLLADEN 45° MIT GURTZUG-BEDIENUNG

Vorbaurollladen 45° mit Gurtzug-Bedienung
Panzer 45 Grad

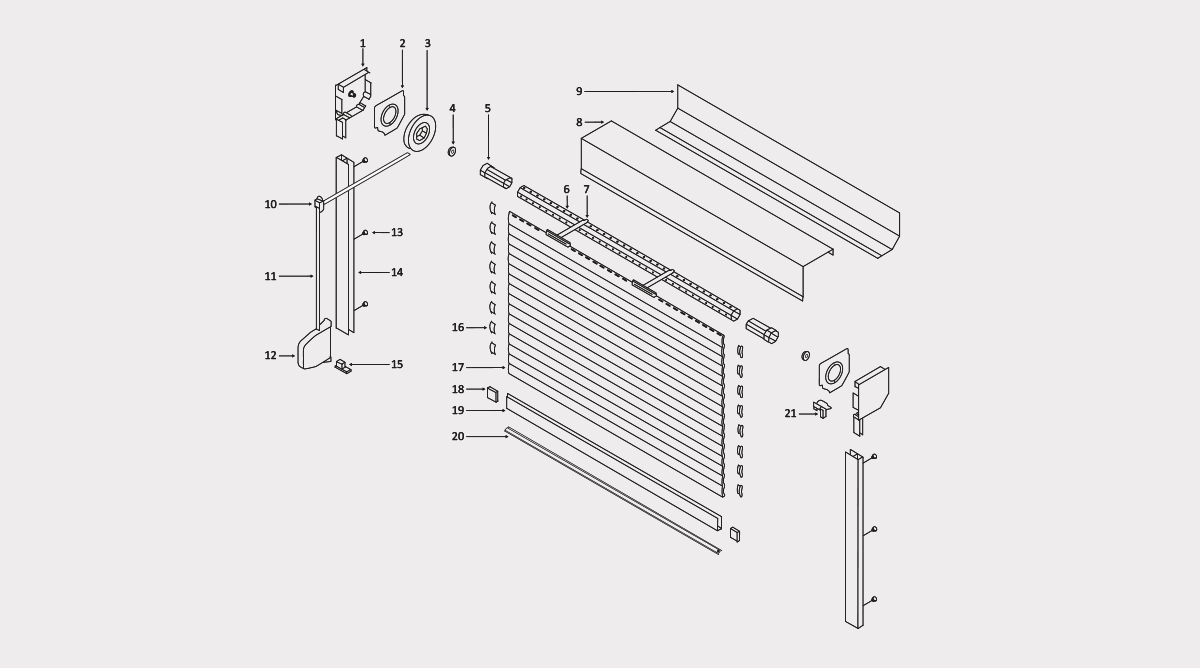

Nr. Bezeichnung Nr. Bezeichnung Nr. Bezeichnung
1 Blendkappe 8 Obere Kastenblende 15 Führungsschienen-Abschluss
2 Abweisblech 9 Untere Kastenblende 16 Endleiste
3 Gurtscheibe 10 Gurtführung 17 Rollladenpanzer
4 Kugellager 11 Gurt 18 Anschlagstopper inneneliegend
5 Walzenkapsel 12 Gurtwickler 19 Endleiste
6 Stahlwelle 13 Schraube / Abdeckkappe 20 Gummikeder für Endleiste
7 Stahlbandaufhängung 14 Führungsschiene 21 Einlauftrichter
SK45 ‒ Kasten ECKIG 45°

Technische Daten:

SK45 ‒ Kasten ECKIG 45°
Kastengröße [mm] A [mm] B [mm] C [mm] D [mm]
125 125 128 90 115
137 137 139 104 127
150 150 153 114 140
165 165 167 130 155
180 180 183 144 170
205 205 207 170 195
icon Vorbaurollladen
Zu den Anleitungen
Vorbaurollladen Katalog
Botton Download
Die Vorteile
  • moderne Bautechnologie
  • mm-genau auf Maß gefertigt
  • extrem langlebig
  • hauseigene Produktion
  • überzeugende Qualität
