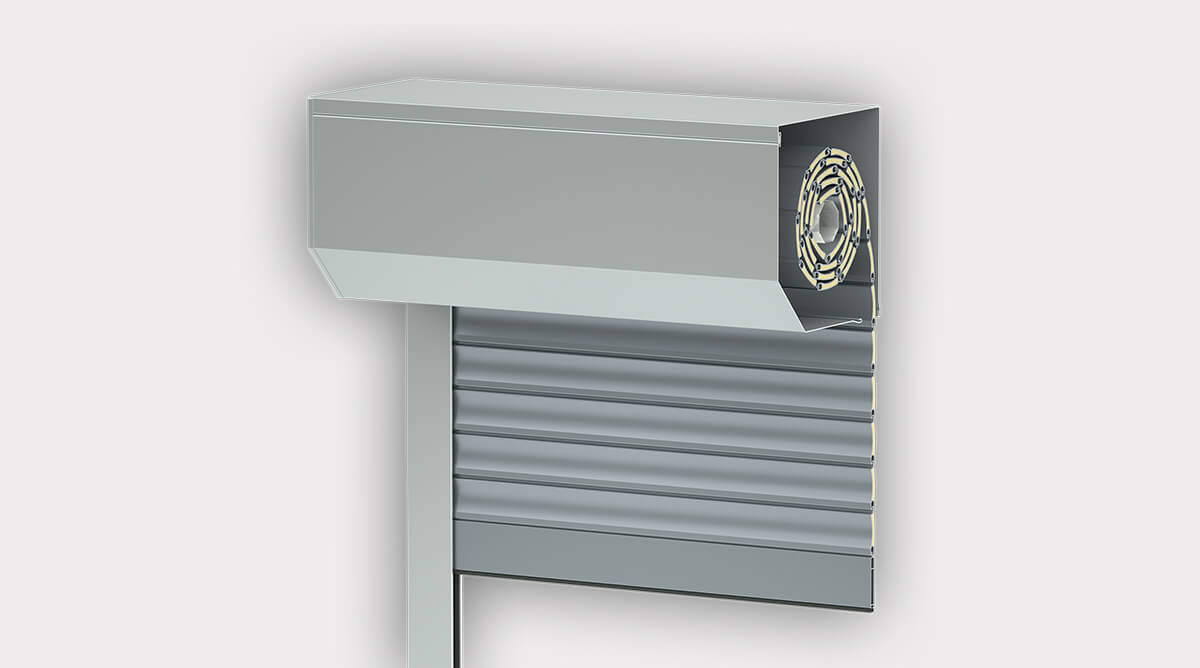

VORBAUROLLLADEN 45° MIT INTEGRIERTEM INSEKTENSCHUTZ

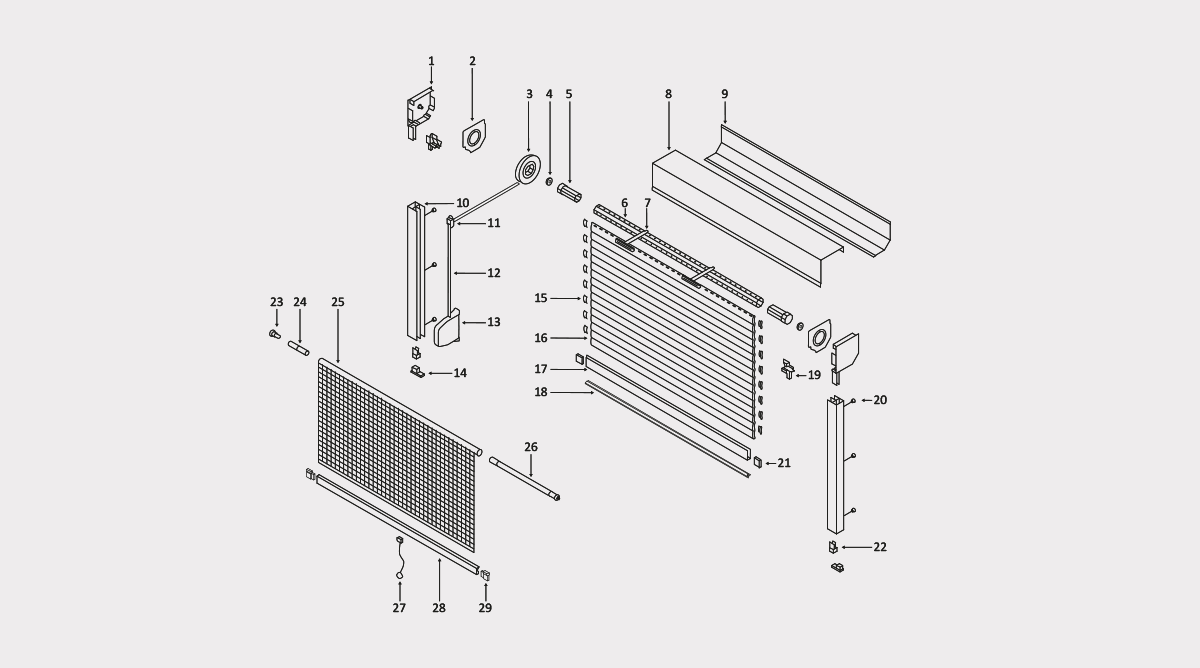

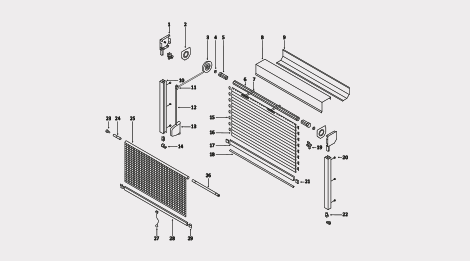

| Nr. | Bezeichnung | Nr. | Bezeichnung | Nr. | Bezeichnung |
|---|---|---|---|---|---|
| 1 | Blendkappe | 11 | Gurtführung | 21 | Anschlagstopper innenliegend |
| 2 | Abweisblech | 12 | Gurt | 22 | Stopper Unterleiste |
| 3 | Gurtscheibe | 13 | Gurtwickler | 23 | Befestigungsbuchse |
| 4 | Kugellager | 14 | Führungsschienen-Abschluss | 24 | Bremse |
| 5 | Walzenkapsel | 15 | Arretierstück | 25 | Welle mit Netz |
| 6 | Stahlwelle | 16 | Rollladenpanzer | 26 | Federsystem |
| 7 | Stahlbandaufhängung | 17 | Endleiste | 27 | Endleistengriff |
| 8 | Obere Kastenblende | 18 | Gummikeder für Endleiste | 28 | Netz-Endleiste |
| 9 | Untere Kastenblende | 19 | Einlauftrichter | 29 | Sperrbolzen |
| 10 | Führungsschiene | 20 | Schraube / Abdeckkappe |
Technische Daten:

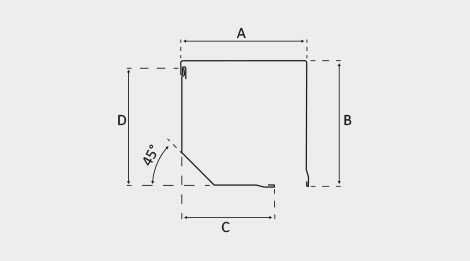

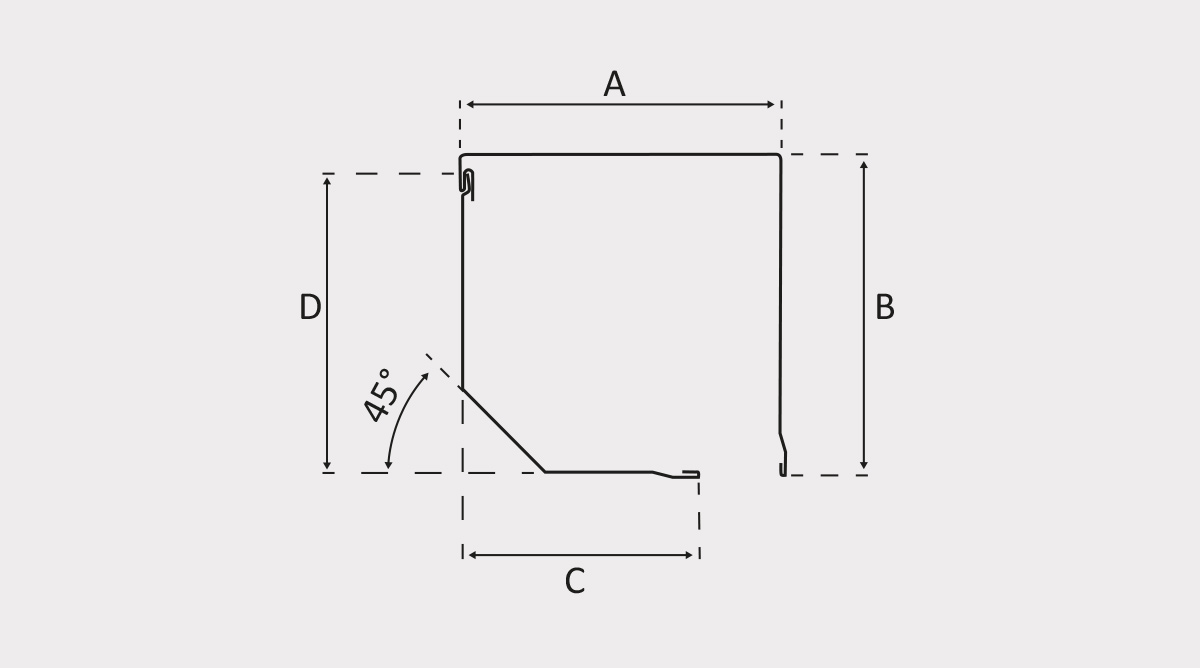

| SK45 ‒ Kasten ECKIG 45° | ||||
|---|---|---|---|---|
| Kastengröße [mm] | A [mm] | B [mm] | C [mm] | D [mm] |
| 125 | 125 | 128 | 90 | 115 |
| 137 | 137 | 139 | 104 | 127 |
| 150 | 150 | 153 | 114 | 140 |
| 165 | 165 | 167 | 130 | 155 |
| 180 | 180 | 183 | 144 | 170 |
| 205 | 205 | 207 | 170 | 195 |
Die Vorteile
- moderne Bautechnologie
- mm-genau auf Maß gefertigt
- extrem langlebig
- hauseigene Produktion
- überzeugende Qualität
